4路称重模块
EX-4W/EX-4W (CAN)称重模块特点：
EX-4W/EX-4W (CAN)称重模块是一种多用途、高性能、高可靠性、通用性强的四路A/D模块，能对各类称重传感器输出的mV信号进行信号放大、A/D转换及数字滤波处理，能够与计算机、PLC、称重仪表等HMI设备组成数字称重系统。称重模块广泛应用与多个领域，包括料斗秤，配料秤，称重料位，散料秤等，是针对需要进行定值称重、定值控制行业（如化工、水泥、冶金、建材、粮食等）设计的一款专用称重模块。
EX-4W/EX-4W (CAN)称重模块预留有扩展口，能够扩展多路称重模块，组成多路称重系统。且地址可设置，便于与本公司各种功能模块（如PLC主机，调压模块，开关量输入/输出模块，模拟量输出模块，显示模块，CAN转接模块等）级联，实现客户特殊功能需求。
EX-4W/EX-4W (CAN)称重模块提供四路称重通道，每路通道均采用进口高精密测量模数转换（A/D）芯片，拥有24位分辨率，低噪声，低温漂，高线性度，高转换速率，针对50Hz/60Hz有较强抑制 ，采样数据零延迟等特性。称重模块自身采用多级硬件滤波与数字滤波，抗干扰能力强，使用稳定可靠。
EX-4W/EX-4W (CAN)称重模块为每路称重通道的称重传感器提供高精度5V激励电源，称重传感器输入电压范围0mV至15mV。每路称重通道最多可以接20只称重传感器（称重传感器输出阻抗为350欧姆），可以满足市场上绝大多数称重传感器激励电源需求。每路称重通道均带短路保护，过载保护，瞬态抑制等功能，方便客户使用。
EX-4W/EX-4W (CAN)称重模块拥有一组RS485接口，支持modbus - RTU协议，此接口在上位机软件配合下，用于配置称重模块参数（校秤，滤波系数，数字化标定，零点跟踪，输入/输出定义等）。其中EX-4W (CAN)称重模块支持汇川CANLINK协议，在“CAN转接模块”（如下图所示）配合下可以与“汇川品牌PLC主机”进行通信，实现多品牌兼容。
CAN转接模块
EX-4W/EX-4W (CAN)称重模块提供可视化控制，RS485总线相应提供LED通信指示灯，显示通信状态；称重模块供电后，同时提供模块电源指示。
EX-4W/EX-4W (CAN)称重模块采用35mm标准导轨安装，装卸方便。
EX-4W/EX-4W (CAN)称重模块内置电源，具有输入电压范围宽，带载能力强，文波小等特点。
EX-4W/EX-4W (CAN)称重模块技术指标：
主机接口资源：
一个RS485接口，支持modbus- RTU协议（主站/从站），波特率115200bps；
一个2×8针位扩展接口（可扩展公司PLC主机，调压模块，开关量输入/输出模块，模拟量输出模块，显示模块，CAN转接模块等；也可以通过此接口兼容“汇川品牌PLC主机”）；
四路“四线制称重传感器”接口；
一组AC85V~AC240V交流输入端口；
一组DC24V直流输出端口；
电气特性：
模块功耗：≤10W
输入交流电源：AC85V~AC240V
输出直流电源：DC24V
通信指示：RS485通信指示灯
电源指示：提供一个电源指示灯
每路传感器激励电压：5V
每路测量信号量程： 0mv~15mV
测量分辨率：24位
每路最高测量转换速率：120次/秒
每路温度漂移系数：≤2ppm／℃
每路非线性：±0.003％F·S；
其它参数：
尺寸（长×宽×高，单位mm）：80mm×70mm×62mm
工作温度：-20℃~70℃
工作相对湿度：0%~95%（不冷凝）
存贮温度：-20℃~80℃
存贮相对湿度：0%~95%（不冷凝）
固定方式：标准35mm导轨固定
尺寸图

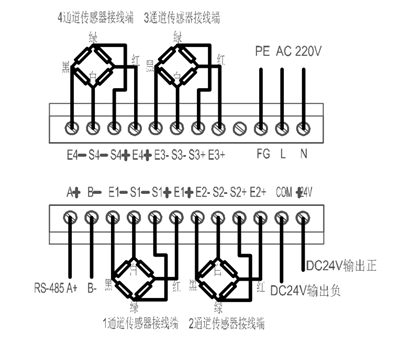

接线图
